Мрія про міжпланетні подорожі стає реальністю. Людство десятиліттями марило польотами до інших планет, зокрема, висадкою на Марс. Сьогодні ця мрія поступово наближається до реальності завдяки новим космічним кораблям багаторазового використання. Проте міжпланетна подорож — це не лише потужна ракета, що виведе корабель за межі Землі, а й космічний дім для екіпажу, здатний забезпечити життя і здоров’я людей упродовж багатьох місяців у дорозі. В умовах тривалого польоту доведеться розв’язати цілу низку складних завдань: підтримувати фізичне здоров’я астронавтів у невагомості, захищати їх від космічної радіації, забезпечити повноцінне харчування, комфортний сон, психологічний добробут і можливість виконувати різні робочі та наукові завдання. Усе це вимагає продуманого планування внутрішнього простору корабля.
Одним із прикладів концепції міжпланетного корабля є проєкт Starship від компанії SpaceX — багаторазового корабля, що планується для польотів на Марс. За словами Ілона Маска, Starship у майбутньому має вміщувати до 100 людей. Такий великий екіпаж не міг розміщуватися у традиційній капсулі — потрібен корабель зі значним внутрішнім об’ємом і кількома рівнями (палубами). Ми пропонуємо поділити житловий простір Starship на сім палуб, умовно позначених від A (нижня) до G (верхня). Кожна палуба виконує свої функції та облаштована під конкретні потреби — від технічних відсіків і тренажерних залів до кают для відпочинку й оглядових вікон. Нижче ми розглянемо, який вигляд можуть мати ці палуби на прикладі геометрії Starship і які інженерні рішення стоять за їхнім призначенням, зосередившись на подорожі до Марса. Це допоможе зрозуміти, яким має бути справжній міжпланетний корабель, здатний доправити людей на іншу планету і стати їм домівкою на час польоту.

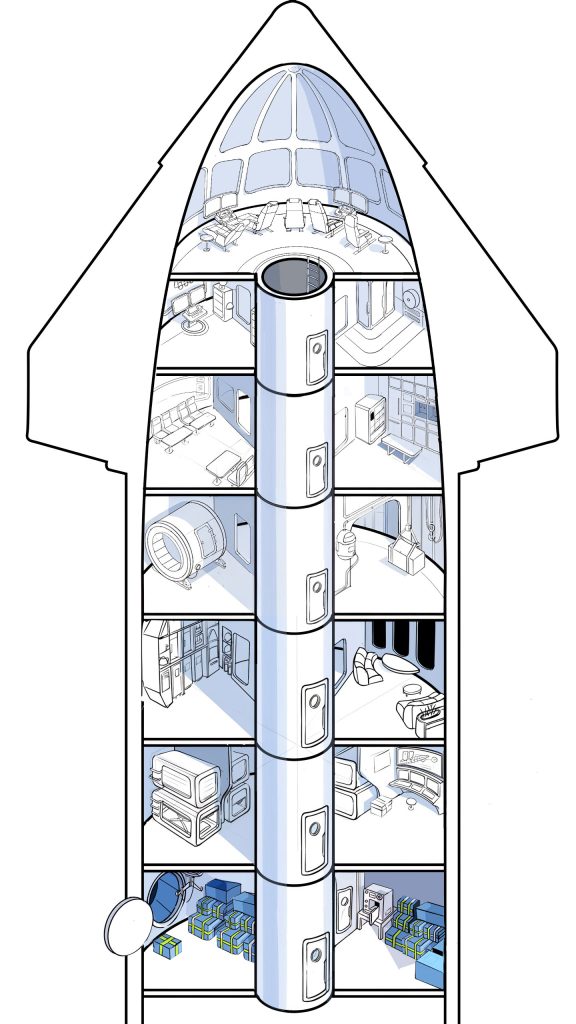

У центрі такого корабля проходить вертикальна шахта ліфта / шлюзу, спільна для всіх палуб — герметична конструкція діаметром ~1,2–1,5 м із секційними люками та міжпалубними кільцями ізоляції. Вона поєднує екіпажний ліфт (персонал / дрібний вантаж) і вузол швидкої герметизації: на кожному рівні є шлюзовий модуль із власним датчиком тиску, димом / CO₂ та електромеханічними затворами, які миттєво локалізують аварійну секцію. Ліфт має подвійну силову гілку (основна + аварійна на акумуляторах), ручну лебідку для спуску/підйому без живлення та паралельний стаціонарний ladderway для EVA евакуації.
Внизу шахта стикується з двокамерним шлюзом палуби A (через перехідний люк) для оперативного виходу у відкритий космос або подачі вантажу; угорі — із містком палуб F–G для швидкого доступу командира і медиків. Інтерлоки не дозволяють відкрити протилежні двері при різному тиску; «червона нитка» індикації веде найкоротшим маршрутом до укриття на палубі D. Таким чином, шахта одночасно є артерією мобільності, бар’єром безпеки й резервним шляхом евакуації для всього корабля.

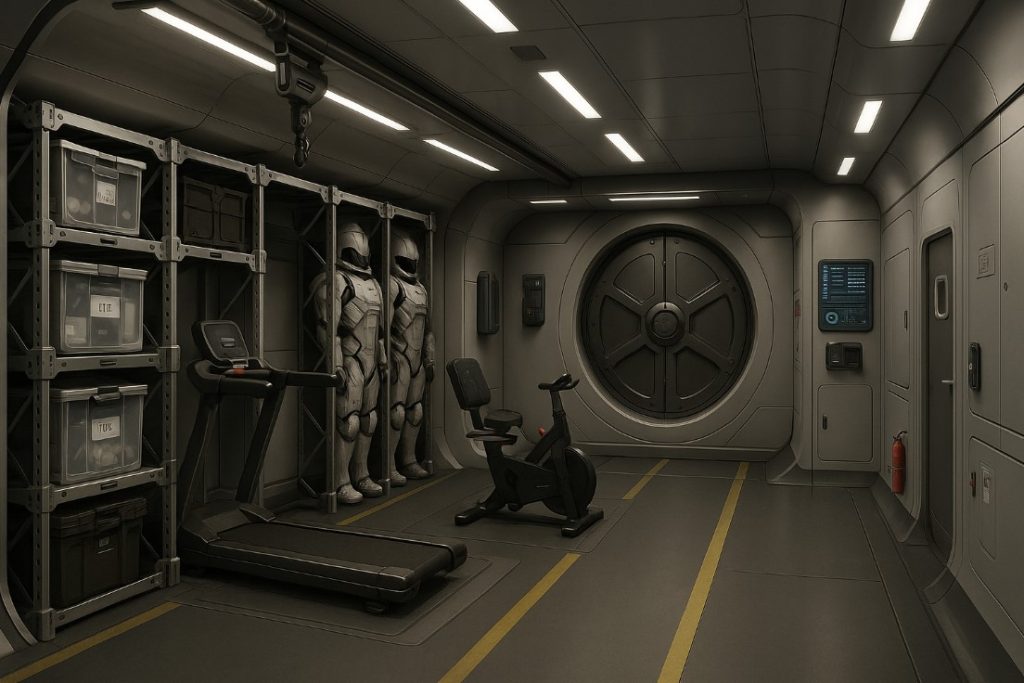

Палуба A: технічний відсік і тренування
Нижня палуба — це ядро логістики й обслуговування під час польоту: тут зосереджені основний вантажний відсік, спортивна зала для щоденних тренувань, двокамерний вихідний шлюз (EVA), комори з робочими зонами, санвузол і загальні системи безпеки. А планування побудоване навколо уніфікованих інтерфейсів кріплення та безпечного переміщення мас у невагомості.

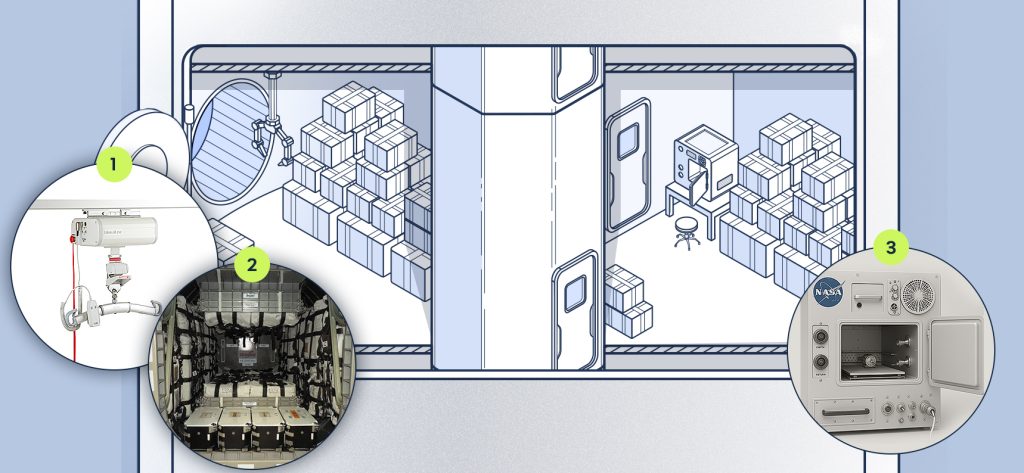

Переміщення вантажів. Уздовж стелі проходить рейкова лінія ceiling track hoist із кареткою-маніпулятором і обмежувачем ударних навантажень (п. 1). Підйомний механізм працює у двох режимах: точне позиціювання (мікрошвидкості для стикування модулів у направляючих) і логістика (швидкі переміщення з м’яким гасінням інерції). Усі стропи та візки мають самозамикаючі карабіни, а підлога / стіни обладнані tie-down-точками та поручнями.
Уніфікована вантажна архітектура. Уздовж периметра відсіку змонтовані модульні стелажі-каркаси (rack-системи) із CBM-сумісними вузлами (Common Berthing Mechanism) та COTS-кріпленнями для швидкої перестановки обладнання (п. 2). Кожне місце розміщення обладнання має стандартну сітку точок фіксації, силові й дата-шини, а також поворотні / висувні напрямні з фіксаторами під контейнери формату ISS-standard CTB або SpaceX Dragon-style. Це дозволяє:
- швидко перекомпоновувати вантаж під зміну задач місії;
- гарантувати сумісність із наземними й орбітальними контейнерами;
- мінімізувати вільні маси під час турбулентних ділянок профілю польоту (старт / гальмування).
Воркшоп та ремонт. На палубі розгорнута компактна робоча зона для оперативного виготовлення / ремонту дрібних деталей: портативний 3D-принтер FDM/PEEK (для високоміцних термопластів) і сушильна шафа для філамента з контролем вологості та температури (п. 3). Поруч — верстак зі стяжними системами, набір каліброваних інструментів, тестери, ручний вакуумний прес і модулі витяжної фільтрації частинок / випарів. Над гарячою зоною — локальна вентиляція з іскробезпечними вентиляторами, підлога та стіни — легкознімні панелі для доступу до трас комунікацій.
Шлюзовий комплекс EVA. Інтегрований двокамерний шлюз: передкамера для підготовки та зовнішня камера з перехідним люком. Система швидкого відкачування / перепуску забезпечує цикл 60 кПа → 0 кПа за ≤ 5 хв, із рекуперацією повітря у бортові балони. Уздовж стіни — 4 космічні скафандри SpaceX «Extravehicular Suit 2.0» на індивідуальних док-рамках: полички для батарей, модулі терморегуляції, обігрів / сушка рукавичок і чобіт, інтерфейси для передпускових перевірок (комунікації, тиск, герметичність). Передкамера слугує «грязьовим шлюзом» для пилу / частинок: є липкі мати, знімні фільтри, контейнери для тимчасової ізоляції зразків.
Спортивна зала. Навіщо потрібна спортивна зала у космічному кораблі? Річ у тім, що невагомість згубно впливає на м’язи та кістки людини — без навантаження вони поступово атрофуються. Тому астронавти на МКС займаються фізкультурою щонайменше ~2 години на добу. Подібний режим тренувань планується і для міжпланетної експедиції. Частину тренажерів пропонується розмістити на стінах або стелі, адже в умовах невагомості поняття «низ» і «верх» доволі умовні, й можна ефективно залучити всю доступну поверхню приміщення. Звичайно, створити штучну гравітацію на кораблі було б найпростішим рішенням, але обертати весь корабель або окремий модуль для виникнення відцентрової сили надзвичайно складно з інженерної точки зору. Тому підтримувати фізичне здоров’я доводиться традиційними методами — регулярними вправами та медичним контролем стану членів екіпажу.
Наскрізною системою, яка пронизує увесь корабель, є загальна система безпеки у вигляді портативних вуглекислотних та літієвих вогнегасників, індивідуальних захисних шоломів (п. 6), датчиків диму / CO / CO₂ та медико-евакуаційних комплектів (AED, аптечка CLS), що є на кожній палубі.
Так, палуба A поєднує функції складу, сервісної майстерні, тренажерного й оперативного порту для зовнішніх робіт із пріоритетом безпеки, швидкого перекомпонування та сумісності з чинними орбітальними стандартами.
Палуби B і C: житлові каюти екіпажу
Два наступні рівні — палуби B і C — відведені під розміщення житлових кают для екіпажу. Кожному члену команди необхідне особисте місце, де можна поспати, відпочити й побути на самоті. Уявімо собі корабель, що перевозить десятки людей (концепція Starship передбачає до 100 пасажирів) — як їх усіх розмістити з комфортом? Рішення таке: палуби B і C містять приблизно по 25 компактних кают на кожному рівні, причому в кожній каюті можуть розміститися двоє людей. У сумі це ~50 кают на два рівні, чого достатньо для ста осіб. Звичайно, перші експедиції на Марс будуть значно менш людними (близько 6–10 астронавтів), тому стільки кімнат їм не знадобиться. У разі малого екіпажу внутрішнє планування можна зробити простішим: встановити лише кілька модульних кают або й узагалі облаштувати спальні місця у відкритому просторі — наприклад, закріпити спальні мішки на стінах, як це практикується на МКС. На Міжнародній космічній станції кожен космонавт спить у спеціальному спальному мішку, прикріпленому до стіни, в невеликій індивідуальній капсулі-кімнаті. Подібний підхід може бути застосований і на міжпланетному кораблі: у невагомості не потрібні громіздкі ліжка чи великий простір для сну, тож навіть невелика капсула або відсік із мішком, що закривається шторкою, забезпечить достатній комфорт для відпочинку. Головне — це приватність і можливість нормально виспатися, що надзвичайно важливо для психологічного стану під час тривалої подорожі.

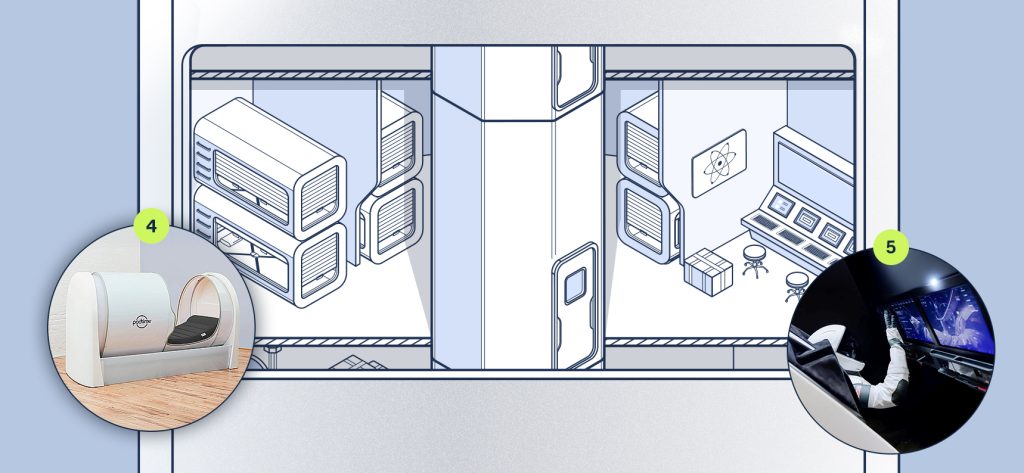

Планування кают. Уздовж бортів — модульні каюти (п. 4) з рухомими перегородками; кожна має штору, індивідуальне освітлення (CCT 2700–6500 K із циркадними сценаріями), шумопоглинальні панелі та персональні шафки-cubbies із фіксаторами. Вентиляція організована «вгору — вихід / вниз — подача», щоб уникати CO₂-кишень у невагомості; у каркасах підлога / стіни — направляючі для швидкого переобладнання секції під медпост або додаткові спальні місця.
Інформаційні стійки Crew Display Panel (п. 5). Кожні ~5 м у коридорі змонтовані 15″ панелі спільного доступу. Вони виводять:
- телеметрію середовища (O₂, CO₂, тиск, вологість, температура, леткі домішки) у реальному часі;
- графік змін / вахт, персональні нагадування (сон, тренування, прийом води / їжі);
- аварійні інструкції та маршрути евакуації з динамічним підсвічуванням (SafePath), у разі тривоги — автоперехід у режим EVA / Fire / Depressurization.
Панелі мають NFC для швидкої авторизації, тактильні поручні та кнопки «PA/Call Medic». В темний час доби інтерфейс переходить у малояскравий нічний режим.
Підсумок: палуба B поєднує приватний сон, оперативне харчування та швидку комунікацію — це місце, де зміна готується до вахти, отримує дані про стан корабля і підтримує соціальний ритм місії без втрати тиші й порядку.
Палуба C доповнює житлову зону палуби B: тут розміщені тихі робочі осередки для індивідуальних завдань, невеликий медико-побутовий куток, а також галера та месс-модуль. Планування орієнтоване на низький шум, стабільний мікроклімат і комфортну роботу.

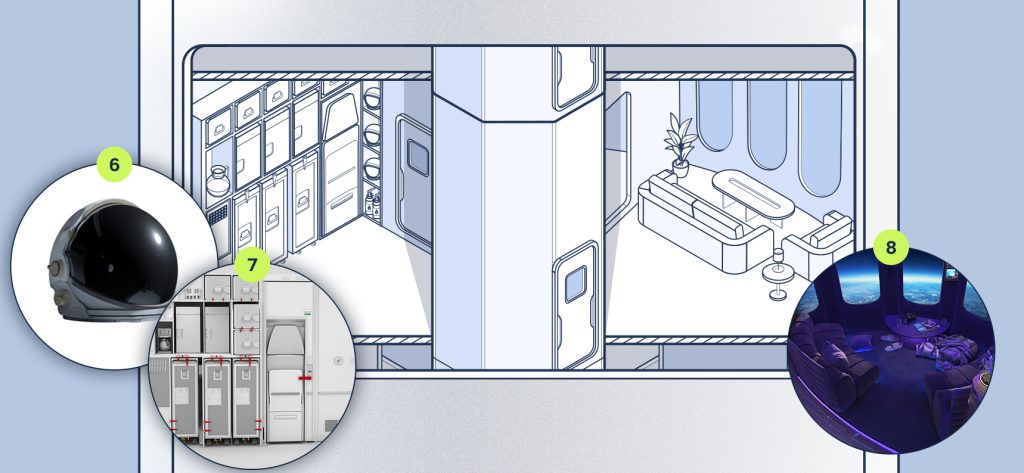

Галера-компакт. У центральному «кишені» палуби — мультифункціональний блок для коротких перекусів (п. 7) та нічних змін:
- регенеративний водонагрівач (економія енергії за рахунок рекуперації тепла від «сірих» контурів);
- конвекційна піч з мікровентом і уловлювачем крихт / аерозолів;
- дозатор 3 в 1 (вода кімнатна / гаряча / напої з концентратів з автоматичним обліком споживання);
- вакуум-сміттєпрес (герметичні касети, індикація заповнення, під’єднання до лінії відходів).
Лаунж-/месс-модуль (п. 8). Невелика, але мультизадачна вітальня:
- розкладний стіл leaf table з магнітно-липучими зонами для утримання паків та інструментів;
- крісла soft-tie-seat із ременями фіксації таза / стоп і плаваючими підголівниками; крісла швидко пристібаються до рейок підлоги або стін — залежно від завдання;
- 50″ складаний екран AR/VR для брифінгів, телемедицини, спільних сеансів зв’язку із Землею і релаксації; у режимі тренувань відображає протоколи дихання / стрес-менеджменту, у режимі тривоги — чек-листи дій за сценаріями;
- акустика з мікроперфорацією і «нічний» профіль шуму дозволяють проводити короткі зустрічі, не турбуючи сусідні каюти.
Crew Display Panels формують «цифровий хребет» палуби: з будь-якої точки — видимість до найближчої панелі ≤5 м. Галера й лаунж згруповані в центрі для мінімізації трафіку біля кают. Усі меблі й блоки мають клас фіксації flight-safe (червоні індикатори замків), а кабельні траси проходять під швидкоз’ємними панелями для сервісу без порушення приватних зон.
Палуба C — це спокійний житловий ярус, який одночасно слугує нервовим центром моніторингу і безпечним осередком. У парі з палубою B вона створює комфортне середовище для відпочинку й роботи, а в парі з палубою D — швидко адаптується до радіаційної обстановки місії.
Отже, палуби B та С — це житловий рівень із модульними каютами та спільними сервісними зонами короткого доступу. Тут екіпаж спить, відпочиває, проводить брифінги й швидкі прийоми їжі між вахтами. Планування поєднує приватність кают із невеликими, але функціональними спільними «острівцями» — інформаційними стійками, компакт-галерою і лаунж- / месс-модулем.
Палуба D: радіаційне укриття та склад запасів

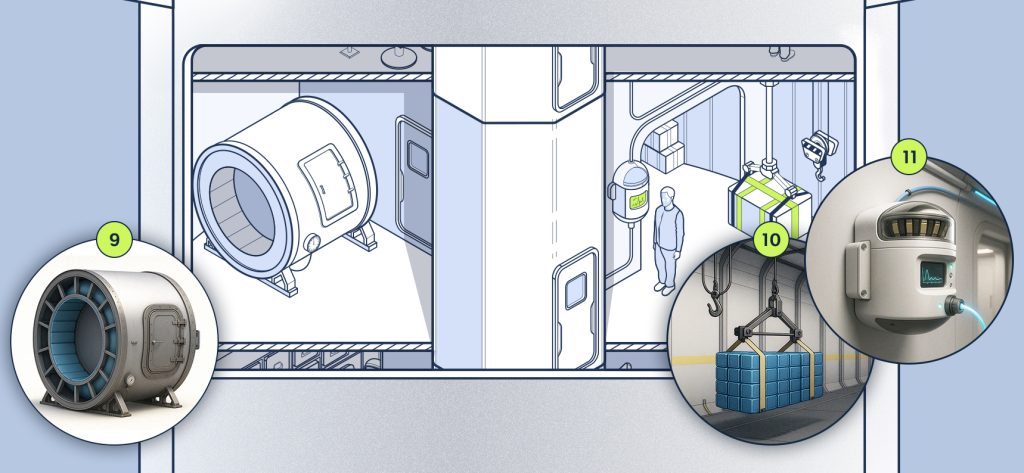

Потужний спалах на Сонці може за лічені години надіслати до корабля смертельну дозу радіації — якщо не вжити заходів захисту. Тому в конструкції міжпланетного корабля передбачений спеціальний радіаційний бункер (шторм-модуль, або storm shelter, п. 9), куди екіпаж зможе перебратися на час раптового сплеску радіаційного фону. Палуба D якраз і відведена під такий захищений відсік, що одночасно слугує коморою для запасів. Принцип захисту простий: чим більше маси між людьми й космосом, тим менша доза радіації до них дійде. Найкращим природним екраном є вода та інші водневмісні речовини, а також товстий шар густого матеріалу. Тому ми вирішили використати запаси, наявні на борту, як захисний бар’єр. Таким чином, система захисту виконує також роль ресурсу: вода є не лише радіаційним щитом, а й життєво необхідним запасом, який постійно оновлюється під час експедиції.
У звичайні дні палуба D відіграє роль складського приміщення. Тут зберігаються довготривалі запаси продовольства, резерви води, кисневі балони, запасні частини та інші потрібні речі, до яких не потрібен частий доступ. Ба більше, частину систем життєзабезпечення доцільно розмістити теж тут: наприклад, основні баки з водою, фільтри очищення і регенерації води та повітря, системи перероблення відходів тощо. Усе це масивне обладнання, перебуваючи навколо укриття, додатково підсилює радіаційний захист. У концепції Starship, наприклад, передбачена замкнута система водопостачання, подібна до МКС, де збирається й очищується навіть конденсат та відходи життєдіяльності.
У центральному вузлі палуби встановлений радіаційний сенсорний блок (п. 10) із панорамною розгорткою (SREM-клас). Алгоритми класифікують події (GCR, SEP, сплески), будують теплові карти потоку та потужності дози.
Переміщення вантажів відбувається за допомогою систем тросових підвісів (п. 11). Уздовж осі палуби прокладена кабельно-тросова підвісна лінія із самогальмівними візками для транспортування водяних касет (екрани укриття) та багажних контейнерів між коморами.
Загалом палуба D — це стратегічний рівень корабля, який у щоденному житті виконує функцію комори та технічного поверху, а у надзвичайній ситуації перетворюється на рятівний притулок від грізних сил космосу.
Палуба E: камбуз та їдальня
Наступна палуба E присвячена тому, без чого не виживе жодна людина — їжі. На кілька місяців польоту потрібно продумати не лише запас провіанту, а й процес приготування та прийому їжі в невагомості. Тому на цьому рівні облаштований камбуз (кухня) і місце для спільних трапез екіпажу. Кухонний модуль включає прилади для розігріву та приготування продуктів (п. 14), системи регенерації та регідратації їжі (більшість космічних страв зберігаються в сухому вигляді й потребують додавання води), а також спеціальні контейнери для зберігання продуктів.

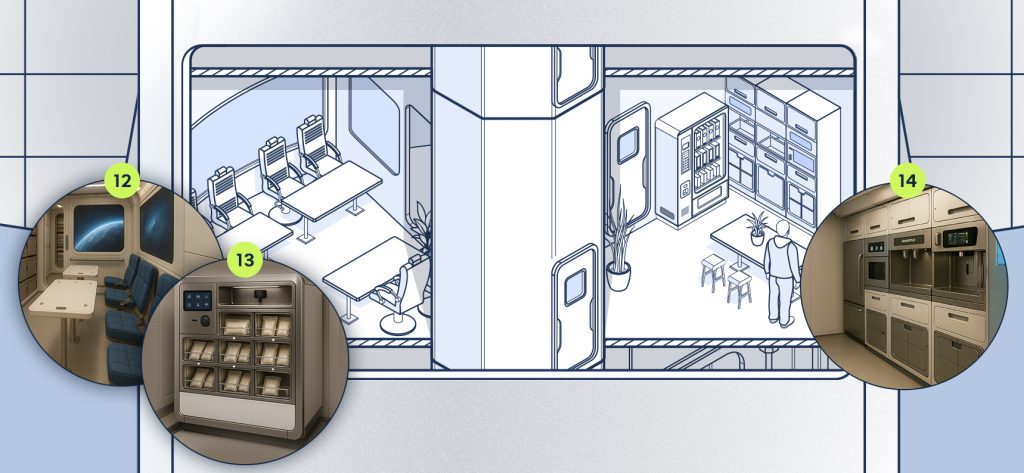

Провізія на борту видається дозовано — можливо, будуть автоматичні диспенсери (п. 13), з яких астронавти отримуватимуть заплановані порції харчів на кожен прийом. Це допоможе раціонально витрачати запаси й уникнути соціальних проблем, таких як конфлікти через чиюсь надмірну любов до якоїсь смакоти. Окремо треба продумати питання сміття: пакування від продуктів, використаний посуд, харчові відходи — все це не можна просто викинути за борт. На палубі E передбачені системи утилізації відходів та компактного зберігання сміття. Наприклад, багато що зі сміття можна спресувати й складувати до повернення на Землю, або ж переробити (спалити) у спеціальному модулі, отримавши при цьому воду або вуглекислий газ для технічних потреб. Камбуз оснащений також умивальником і базовими санітарними засобами для прибирання, адже в умовах невагомості крихти або краплі можуть розлітатися, тому треба підтримувати чистоту.
Обідня зона на космічному кораблі суттєво відрізняється від земної. У стані невагомості не поставиш тарілку на стіл — вона просто полетить. Отже, замість звичайних столів тут можуть бути фіксовані стійки, або консолі (п. 12), до яких можна прикріпити контейнер з їжею, а самі астронавти кріпляться ногами чи ременями, щоб не відлітати під час трапези. На МКС, наприклад, є спеціальний стіл із липучками й гумками, якими фіксуються пакети з їжею, та поручні для ніг. У кораблі на шляху до Марса це можна вдосконалити: зробити кілька вертикальних стійок або напіввисоких столиків із кріпленнями, навколо яких зможе одночасно розміститися група людей. Крім того, по периметру їдальні бажано встановити поручні й ручки, щоби люди могли пересуватися і триматися, приймаючи їжу в невагомості.
Важливо, що спільні трапези позитивно впливають на психологічний клімат місії: коли вся команда збирається за «столом», це підтримує моральний стан групи. За даними психологів Європейської космічної агенції, смакування особливих страв у компанії колег діє як чудовий моральний стимулятор, допомагає зняти напруження і згуртувати колектив. Тому простора їдальня на кораблі слугуватиме центром соціального життя екіпажу. Можна сказати, це місце, де астронавти зможуть на деякий час забути про складнощі місії й відчути себе просто людьми, що вечеряють разом. Палуба E, окрім суто утилітарної функції харчування, має велике значення для підтримки нормальної психологічної атмосфери під час подорожі.
Палуби F і G: Командний центр і зона відпочинку
Нарешті, верхні рівні корабля — палуби F і G — можна назвати оглядовою та командною зоною, а також головним простором ухвалення рішень. У носовій (фронтальній) частині Starship Ілон Маск планує зробити великий оглядовий ілюмінатор — фактично «вітраж у космос». Це буде величезне вікно, через яке астронавти зможуть милуватися краєвидами космосу і цільової планети.
Концепція дизайну передбачає облаштування на палубах F–G просторої лаунж-зали (вітальні) (п. 15) з панорамними ілюмінаторами. Тут члени екіпажу відпочиватимуть у вільний від вахт час: можна буде зручно розміститися, пограти в настільні (а точніше, «настінні») ігри, почитати книжку або ж разом подивитися фільм на великому екрані. На стінах лаунжу можуть бути встановлені великі монітори для спільного перегляду відео, проведення відеоконференцій із Землею тощо. Оскільки це найпросторіший і найбільш естетично приємний куточок корабля (з прекрасним видом назовні), саме тут доцільно проводити урочисті події — святкування днів народження, спільні вечори, психологічні тренінги.

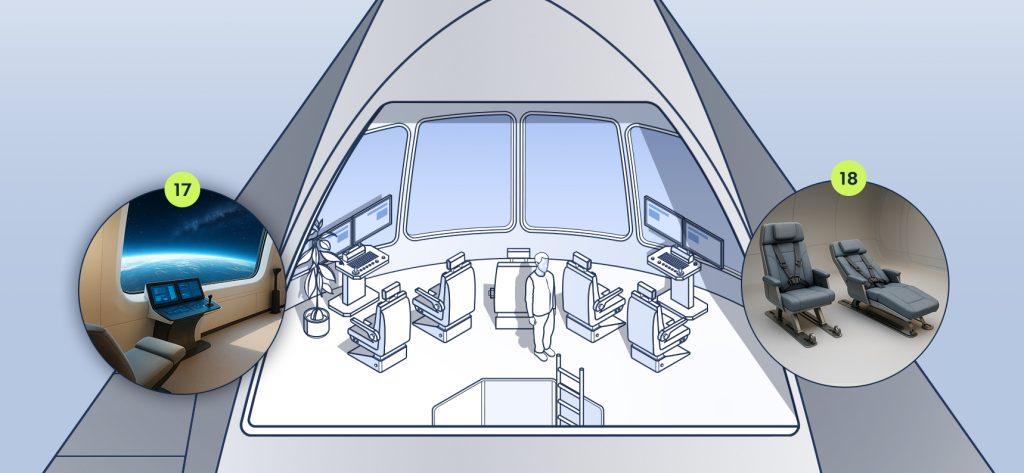

Не менш важлива функція верхніх палуб — командний центр корабля. По сусідству з оглядовим вікном розміщується робоче місце командира (п. 18) та пульт управління — аналог кабіни пілотів у літаку. Звідси здійснюється навігація і радіозв’язок: хоча більшість часу корабель летить в автоматичному режимі, під час маневрів зближення з Марсом чи стикування, а також у непередбачуваних ситуаціях, екіпаж повинен мати можливість взяти керування на себе. Панорамні вікна (п. 17) значно полегшать візуальну орієнтацію при ручному керуванні (скажімо, під час посадки на Марс командир на власні очі бачитиме поверхню планети перед собою). Уявімо собі цю картину: капітан корабля сидить у кріслі біля величезного ілюмінатора, а перед ним простягається червона поверхня Марса — від такого видовища перехоплює подих навіть у найдосвідченіших!
Палуби F і G спроєктовані дуже гнучкими в плануванні. Як і на житлових рівнях, тут використовуються пересувні перегородки (п. 16), які можна встановлювати за бажанням. Екіпаж сам вирішуватиме, як краще організувати простір верхніх палуб. Можна залишити відкритий простір — тоді обидва рівні утворять велику залу з високою стелею (через дві палуби), де все товариство зможе збиратися разом. А можна розділити зону на кілька менших кімнат: наприклад, відгородити тихий куточок для усамітнення чи читання, окремо виділити невелике приміщення для музичних занять або, скажімо, для роботи з важливими науковими даними, що вимагають тиші. Така трансформація простору під різні потреби дозволить уникнути відчуття монотонності й тісноти під час тривалого перельоту.
На палубі F також передбачено кілька санвузлів, щоби членам екіпажу не доводилося спускатися на нижні рівні без потреби. Через оглядовий ілюмінатор обидві верхні палуби матимуть чудовий вигляд на космос. Коли корабель летить у глибокому міжпланетному просторі, можливість побачити рідну Землю (маленький блакитний диск позаду) чи наближення Марса у вікні — не лише емоційна розкіш, а й важливий психологічний фактор. Споглядання зір, наукові сеанси астрономії для екіпажу, просто відпочинок під час «космічного заходу Сонця» — все це стане реальністю завдяки продуманим ілюмінаторам на верхніх рівнях корабля.
Можна сказати, палуби F–G — це вітальня міжпланетного корабля, простір для підтримки душевного здоров’я та єдності команди під час тривалої експедиції. Тут астронавти будуть проводити свій вільний час, ділячись враженнями, мріями та планами на майбутнє — вже на поверхні далекого Марса.
Корабель для польоту на Марс
Розглянувши по черзі всі рівні гіпотетичного міжпланетного корабля, ми бачимо, що його дизайн — це компроміс між суворими вимогами космічних подорожей і базовими потребами людини. Кожна палуба виконує важливу роль у підтриманні життя та працездатності екіпажу: від фізичного тренування і захисту від радіації до забезпечення приватного простору, харчування та відпочинку. Такий багатопалубний підхід дозволяє ефективно використати об’єм великого космічного корабля і створити середовище, придатне для багатомісячної подорожі. Звичайно, реальні проєкти можуть відрізнятися від описаного концепту — інженери постійно вдосконалюють деталі, моделюють різні сценарії та випробовують нові технології. Проте загальна ідея залишається сталою: корабель для польоту на Марс має бути автономною «екосистемою», де люди можуть жити й працювати, майже не залежачи від Землі.
Уже сьогодні компанія SpaceX активно працює над Starship — кораблем, який може відкрити нову еру міжпланетних перельотів. Перші тестові запуски Starship відбулися, а в найближчі роки очікуються орбітальні польоти й відпрацювання посадки цього корабля на Марсі. NASA також розробляє свої проєкти для далеких експедицій — зокрема, модулі для місячної станції Gateway та концепти кораблів для польоту на Марс у 2030-х роках. Усі ці зусилля об’єднує спільне розуміння: аби зробити людину міжпланетним видом, нам необхідно навчитися будувати надійні, зручні та безпечні космічні кораблі дальнього призначення. Описана архітектура з сімома палубами — лише один із варіантів, але він ґрунтується на реальних даних і досвіді (наприклад, уроках МКС щодо невагомості та радіації). Попереду ще багато випробувань, але, крок за кроком, фантастичні «кораблі майбутнього» стають усе реальнішими. Можливо, вже за кілька десятиліть перші дослідники, вирушаючи до Марса, піднімуться трапом на борт такого міжпланетного корабля — з тренажерною залою, каютами, камбузом і великою оглядовою залою. І коли двигуни пришвидшать його, а в ілюмінаторах з’явиться Червона планета на горизонті, людство відкриє новий розділ своєї історії. Це буде історія про те, як ми побудували міжпланетний корабель і дісталися інших світів.
