Представьте себе героя фильма «Ты — космос», который смотрит на звездное небо и вдруг чувствует, что Вселенная — не что-то далекое и абстрактное, а живой механизм, где все связано. Космические корабли в реальной жизни тоже общаются с планетами — но на языке физики. Один из самых изящных таких приемов — гравитационный маневр: он позволяет зондам лететь к далеким мирам, как будто Вселенная сама их подталкивает. Далее мы разберем, что это за трюк, зачем он нужен и как его можно объяснить почти так же просто, как сцены из любимого кино.
Сцены из фантастических фильмов, где космический корабль разгоняется вокруг планеты, оказываются не такими уж и фантастическими. Гравитационный маневр (его еще называют эффектом пращи) — это реальный трюк, который позволяет изменить скорость или направление полета космического аппарата за счет притяжения планеты без расхода топлива. Простыми словами, космический зонд пролетает вблизи массивной планеты так, что ее гравитация притягивает зонд и изгибает его траекторию. В результате зонд может либо разогнаться, либо затормозить — как будто планета дала ему толчок или, наоборот, придержала. Такой маневр позволяет аппарату получить дополнительную скорость (или сбросить лишнюю) и существенно сэкономить топливо во время путешествия к другим мирам. Недаром это называют эффектом пращи: планета фактически выступает в роли гигантской рогатки, разгоняющей космический корабль.
Зачем он нужен? (Примеры миссий)
Зачем прибегать к таким уловкам? Дело в том, что даже самые мощные ракеты имеют ограниченную скорость, а расстояния в космосе — просто необъятны. Без гравитационных уловок полеты к далеким планетам длились бы много лет или даже десятилетий, или требовали бы невероятного количества топлива. Добавлять больше топлива — проблематично, оно имеет массу, которую тоже нужно разогнать, что требует еще больше топлива, и так далее. Эта дилемма быстро делает прямой полет невыгодным. Вместо этого гравитационный маневр дает бесплатный толчок или торможение, сокращая время путешествия и позволяя более легким ракетам достигать целей, которые иначе были бы недоступны.
Примеры? Почти все известные межпланетные миссии использовали гравитационные маневры. Например, космические зонды «Вояджер-1» и «Вояджер-2» (запущенные в 1977 году) смогли совершить беспрецедентный тур по Солнечной системе — последовательно пролететь мимо Юпитера, Сатурна, Урана и Нептуна — именно благодаря рассчитанной цепочке гравитационных ассистов. Они использовали редкое выравнивание планет (которое случается раз в 175 лет!) и поочередно использовали гравитацию каждого газового гиганта, набирая достаточную скорость для перелета к следующей планете.

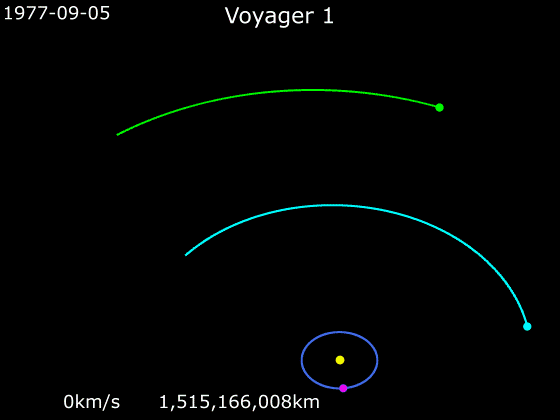

Розовый — «Вояджер-1». Синий — Земля. Голубой — Юпитер. Зеленый — Сатурн. Желтый — Солнце. Источник: wiki
Другой пример — аппарат Cassini, запущенный в 1997 году к Сатурну. Он был размером со школьный автобус и весил несколько тонн; прямой перелет к Сатурну на ракетах того времени занял бы практически вечность. Поэтому инженеры прибегли к серии гравитационных маневров: сначала дважды облетели Венеру, затем Землю, а потом еще и Юпитер — каждый раз заимствуя у планеты немного скорости. Это дало зонду необходимое ускорение, и в результате Cassini успешно достиг Сатурна в 2004 году, сэкономив годы времени.

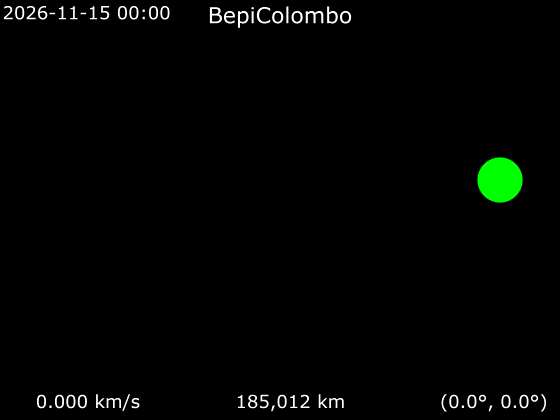

Гравитационные маневры нужны не только для ускорения, но и для торможения. Скажем, чтобы аппарат вышел на орбиту Меркурия или приблизился к Солнцу, ему нужно сильно уменьшить свою скорость (ведь Земля мчится вокруг Солнца со скоростью ~30 км/с, и все, что запущено с Земли, тоже имеет эту скорость). Поэтому современные миссии к внутренним планетам делают несколько гравитационных облетов. Например, европейский зонд BepiColombo на пути к Меркурию запланировал аж девять гравитационных маневров — один возле Земли, два возле Венеры и шесть возле самого Меркурия, — чтобы постепенно замедлиться и зайти на орбиту планеты. Без этих облетов зонд просто не смог бы затормозить и пролетел бы мимо Меркурия. А вот космический аппарат «Аполлон-13» в 1970 году использовал гравитационный маневр в чрезвычайной ситуации: после аварии астронавты облетели Луну по траектории свободного возвращения, фактически использовав лунную гравитацию как рогатку, чтобы направить корабль обратно к Земле без дополнительного топлива. Этот маневр помог спасти экипаж — гравитация стала тихим героем драматической истории.
Интересно, что идею гравитационного маневра теоретически описал еще в 1918 году украинец Юрий Кондратюк. А впервые на практике маневр применил советский зонд «Луна-3» в 1959 году — он обогнул Луну и сфотографировал ее обратную сторону.
Как рассчитать это на простом примере?
Конечно, точный расчет траектории гравитационного маневра — это сложная задача небесной механики, которую выполняет компьютер. Но принцип можно понять интуитивно через аналогии. Представьте себе игру в бильярд или теннисный мяч и поезд. Вы стоите на платформе и бросаете мяч со скоростью 30 км/ч в сторону локомотива, мчащегося вам навстречу со скоростью 50 км/ч. Для машиниста мяч летит со скоростью 80 км/ч и отскакивает от носа локомотива тоже со скоростью 80 км/ч назад. А вот для вас, наблюдателя, после отскока мяч полетит назад уже со скоростью 130 км/ч! Он получил прибавку к скорости, фактически прибавив себе двойную скорость поезда.

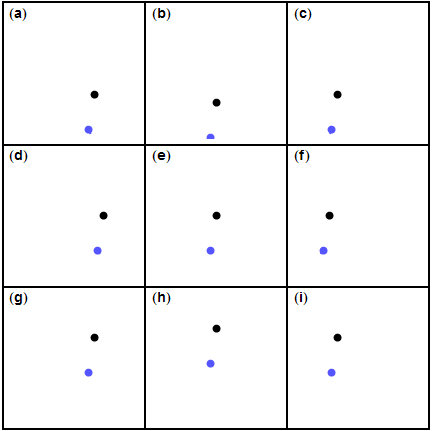

В космосе роль поезда выполняет планета, а роль мяча — космический аппарат. Зонд подлетает к планете и притягивается ее гравитацией. Как и мяч, разгоняющийся при падении, аппарат набирает скорость, падая в сторону планеты, а затем замедляется, вылетая от нее. Относительно самой планеты скорость аппарата до маневра и после него будет одинаковой — ведь он, по сути, «зашел» и «вышел» из ее поля тяготения с той же энергией. В нашем примере с поездом — это как мяч, который подошел и отскочил с той же скоростью 80 км/ч относительно локомотива. Фокус в том, что планета сама движется по орбите вокруг Солнца! Поэтому для внешнего наблюдателя (Солнца) зонд после облета получает дополнительный импульс — он улетает вперед вместе с планетой и его скорость относительно Солнца возрастает. Если аппарат пролетает позади планеты — то есть в направлении ее движения, — гравитация планеты притягивает его и изгибает траекторию так, что зонд опережает планету. По сути, он подсаживается на «космический экспресс» и, отрываясь затем от планеты, мчится вперед быстрее, чем до маневра. Если же пролететь перед планетой (навстречу ее движению) — можно забрать у аппарата немного скорости, затормозив его полет.
А сколько именно скорости можно выиграть? Это зависит от массы и скорости планеты и траектории сближения. Наибольший прирост получается при облете очень массивной и быстрой планеты. К примеру, Юпитер вращается вокруг Солнца со скоростью более 13 км/с. Если зонд заходит за Юпитер по ходу его орбиты, он может получить дополнительно до нескольких километров в секунду скорости. Знаменитый «Вояджер-1» благодаря такому маневру у Юпитера увеличил свою скорость примерно на 10 км/с, а после следующего маневра у Сатурна — еще на 5 км/с. Это колоссальный бонус, эквивалентный расходу тонн ракетного топлива! Для сравнения, 10 км/с — это около 36 000 км/ч, то есть за час аппарат мог бы пролететь расстояние как от Земли до Луны.
Откуда же берется эта халявная энергия? Понятно, что никаких законов физики мы не нарушаем — просто космический аппарат немного замедляет планету, отбирая часть ее кинетической энергии себе. По закону сохранения импульса, планета теряет ровно столько, сколько получает зонд. Но поскольку масса планеты огромна по сравнению с массой аппарата, планета замедляется микроскопически мало — настолько мало, что это невозможно заметить. Например, Юпитер примерно в миллион миллиардов раз массивнее типичного зонда, поэтому даже после нескольких гравитационных маневров его скорость уменьшится на мизерные доли миллиметра в секунду. Зато для космического корабля выигрыш в скорости — колоссальный и открывает новые горизонты. Именно благодаря таким рассчитанным гравитационным толчкам человечество отправило зонды в самые отдаленные уголки Солнечной системы, и сделало это с помощью законов небесной механики, без всякой фантастики.
Немного в цифрах
1. Сколько скорости нужно, чтобы долететь до Юпитера?
Представим самый простой вариант — полет по Гомановской траектории с орбиты Земли (1 а.е.) на орбиту Юпитера. (≈5,2 а.о.).
Скорость Земли вокруг Солнца: v_⊕ ≈ 29,8 км/с
Чтобы перейти на эллиптическую орбиту, которая касается орбиты Юпитера, зонду на орбите Земли нужно иметь большую скорость — примерно: v_трансфер ≈ 38,6 км/с
Разница между ними — это то, что должна дать ракета или маневр:
Δv_необходимое = v_трансфер −v⊕ ≈ 38,6−29,8 ≈ 8,8 км/с.
То есть, чтобы просто «перепрыгнуть» с земной орбиты на траекторию к Юпитеру, нам нужно около 8,8 км/с дополнительной скорости в гелиоцентрической системе. Без гравитационной помощи все это должна сделать ракета, а это огромный расход топлива.
2. Что дает гравитационный маневр возле планеты?
Рассмотрим гравитационный маневр возле Земли (или другой планеты) в упрощенном виде. Есть удобная базовая оценка:
Δv_гравитационный ≈ 2*V_p*sin(2/δ), де
- V_p — орбитальная скорость планеты вокруг Солнца,
- δ – угол, на который «сгибается» траектория аппарата в системе отсчета планеты (угол поворота).
Для Земли: V_p ≈ 29,8 км/с
Возьмем очень скромный маневр, когда траектория зонда «загибается» лишь на: δ ≈ 10°. Тогда: Δv_гравитационный ≈ 2*29,8 км/с*sin(10°/2)
sin (5°) ≈ 0,087
Δv_гравитационный ≈ 2⋅29,8⋅0,087 ≈ 5,2 км/с
То есть даже небольшой по геометрии облет с изгибом траектории где-то на 10° может придать зонду ~5 км/с дополнительной скорости относительно Солнца.
3. Как это помогает зонду на пути к Юпитеру?
Мы уже посчитали, нужно всего: Δv_необходимое ≈ 8,8 км/с
Гравитационный маневр дает: Δv_гравитационный ≈ 5,2 км/с
Итак, ракете остается обеспечить только: Δv_ракеты ≈ 8,8−5,2 ≈ 3,6 км/с
Вместо того чтобы обеспечивать все 8,8 км/с топливом, мы полагаемся на гравитацию планеты, которая бесплатно добавляет нам большую часть необходимой скорости. Для инженеров это фантастическая экономия массы топлива, а значит — более дешевый запуск или больший полезный груз.
4. Что это означает для космического корабля?
Предположим, что масса космического корабля из фильма «Ты — космос» равна массе МКС. Международная космическая станция имеет массу порядка: m_МКС ≈ 420 тонн = 420 000 кг.
Дополнительная скорость от гравитационного маневра: Δv ≈ 5,2 км/с = 5200 м/с
Характерная средняя скорость на гелиоцентрической орбите: v_средняя ≈ 35 000 м/с
Грубо оцениваем дополнительную кинетическую энергию, которую получила бы МКС при таком маневре:
ΔE ≈ m_МКС*v_середня*Δv
ΔE ≈ 420000*35,000*5200 ≈ 7,6×10^13 Дж.
Чтобы почувствовать масштаб, переведем это в эквивалент тротила. 1 килотонна ТНТ ≈ 4,2*10^12 Дж. (7,610^13)/(4,2*10^12) ≈18 килотонн ТНТ.
То есть гравитационный маневр для объекта массой, как у МКС, дает прирост энергии, сопоставимый с взрывом десятков килотонн в тротиловом эквиваленте. И все это — без единой капли дополнительного топлива, только за счет того, что мы взяли крошечную частичку энергии из орбитального движения планеты.
Для планеты же эффект все равно ничтожен. По закону сохранения импульса: m_МКС*Δv ≈ M_⊕*ΔV_⊕,
где M_⊕ ≈ 6×10^24 кг — масса Земли. Итак, ΔV_⊕ ≈ (m_МКС/M_⊕) *Δv ≈ 10^-16 м/с.
Это настолько мало, что даже за миллиарды лет мы не смогли бы это измерить. Для планеты такой корабль — это пушинка, но для самого корабля гравитационный маневр означал бы гигантский бесплатный разгон, достаточный, чтобы вырваться далеко за пределы орбиты Юпитера.
В фильме «Ты — космос» главный герой мчится сквозь пустоту, держась за тонкую нить связи с другим человеком где-то возле Юпитера. Он почти один на один со Вселенной, но при этом постоянно опирается на технологии и расчеты, которые мы с вами только что разобрали в упрощенном виде. Гравитационный маневр — это как раз тот невидимый инструмент, благодаря которому подобные дальнобойщики вообще могут летать к окраинам Юпитера и дальше, используя планеты как космические подстанции энергии. Когда в следующий раз вы будете смотреть фантастику и увидите корабль, летящий сквозь темноту, можно вспомнить: за этими красивыми кадрами стоит очень элегантная физика, которая позволяет кораблям почти без топлива скользить по гравитационным волнам планет. И даже если мы пока не путешествуем к Юпитеру лично, понимание таких простых принципов делает нас немного ближе к той Вселенной, в которой герои фильма живут каждый день.
